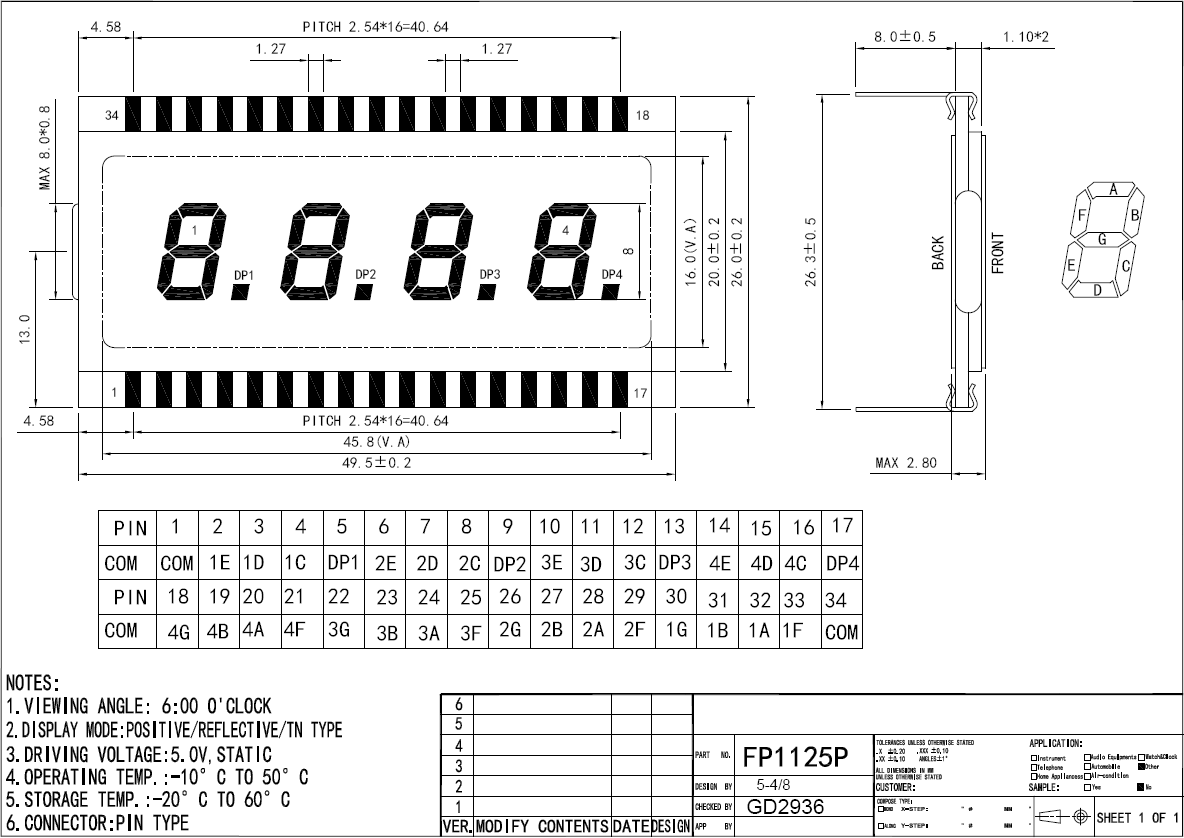

Цифровые 7-сегментные индикаторы kem. Светодиодные лампы. Справочник По Семисегментным. Светодиодные одноразрядные семи сегментные индикаторы с децимальной точкой, типа АЛС321. Чертёж из патента Вуда Сегментный индикатор. Светодиодный индикатор. Семисегментные светодиодные индикаторы предназначены для отображения арабских цифр от 0 до 9 (рис.1). Такие индикаторы бывают одноразрядные, которые отображают только одно число, но семисегментных групп, объединенных в один корпус может быть и больше (многоразрядные). В этом случае цифры разделяются децимальной точкой (рис.2). Индикатор называется семисегментным из-за того, что отображаемый символ строится из отдельных семи сегментов.. Кроме названных А, С, Е можно еще отобразить на 7-сегментном индикаторе F, H, I, J, L, O, P, S, U. Но все другие буквы просто не читаемы, а значит и слова составить не удастся.

1. Справочник По Светодиодным Сегментным Индикаторама
2. Справочник По Светодиодным Сегментным Индикаторами

В статье сделана попытка классифицировать разнообразие видов электронного индикатора. Индикаторы в электронике применяются для визуального контроля. В своем справочнике 1 классифицирует электронные индикаторы и приводит перечень связанных определений и параметров. Привожу исходный текст, поскольку все определения и так достаточно коротки: 'Индикаторы по принципу образования изображения можно разделить на активные и пассивные. Первые генерируют видимое излучение при приложении к их электродам электрической энергии. К ним относятся газоразрядные, катодолюминесцентные, электролюминесцентные порошковые и тонкопленочные, накаливаемые и полупроводниковые индикаторы.

Вторые - жидкокристаллические и электрохромные - модулируют только падающий или проходящий сквозь них внешний световой поток при приложении к электродам электрического поля. Активные индикаторы всех типов для обеспечения хорошего контраста изображения при большом внешнем освещении расходуют энергетическую электрическую - испр.

энергию значительно больше, чем пассивные, у которых яркостный контраст изображения не зависит от внешней освещенности при небольшой потребляемой энергетической мощности. Независимо от характера отображаемой информации индикаторы по своему назначению можно разделить на три группы: индивидуального (полупроводниковые и жидкокристаллические), группового (вакуумные накаливаемые и люминесцентные) и коллективного пользования (последние в данной работе практически не рассматриваются). По характеру отображаемой информации индикаторы всех типов делятся на единичные (отдельная точка), шкальные (дискретно-аналоговые приборы), цифровые - одноразрядные (с возможностью отображения арабских цифр от 0 до 9) и многоразрядные (с одновременным отображением нескольких цифровых и служебных разрядов), буквенно-цифровые - одноразрядные и многоразрядные, матричные (отображающие на одном знакоместе любой текст, графики, символы) и мнемонические.

Основные стандартизованные определения, которые носят общий характер и применимы к различным типам индикаторных приборов, приведены ниже. Знакосинтезирующий индикатор - прибор, в котором информация, предназначенная для зрительного восприятия, отображается с помощью одного или совокупности дискретных элементов.

Информационное поле - конструктивная часть знакосинтезирующего индикатора, в пределах которой возможно отображение информации. Элемент отображения информации - конструктивная часть информационного поля индикатора, имеющая самостоятельное управление.

Сегмент - элемент отображения информации знакосинтезирующего индикатора, контур которого представляет собой прямые и (или) кривые линии. Знакоместо - информационное поле знакосинтезирующего индикатора или его часть, необходимая и достаточная для отображения одного знака. Под знаком понимается условное обозначение букв алфавита, математических знаков, знаков препинания, предметов, явлений, событий и др. Виды знакосинтезирующих индикаторов Активный индикатор - индикатор, принцип действия которого основан на преобразовании энергии электрического поля в световой поток. Пассивный индикатор - индикатор, принцип действия которого основан на модуляции внешнего светового потока под действием электрического поля. Накаливаемый вакуумный индикатор - активный индикатор, в котором используется явление свечения тел накаливания в вакууме. Люминесцентный вакуумный индикатор - активный индикатор, в котором используется явление катодолюминесценции.

Полупроводниковый индикатор - активный индикатор, в котором используется явление инжекционной электролюминесценции. Жидкокристаллический индикатор - пассивный индикатор, в котором используется явление электрооптического эффекта в жидком кристалле. Сегментный индикатор - индикатор, элементы отображения которого являются сегментами, сгруппированными в одно или несколько знакомест. Матричный индикатор - индикатор, элементы отображения которого сгруппированы по строкам и столбцам. Знакосинтезирующий экран - матричный знакосинтезирующий индикатор без фиксированных знакомест с числом элементов отображения не менее 10 000. Единичный индикатор - индикатор, состоящий из одного элемента отображения и предназначенный для отображения информации в виде точки или другой геометрической фигуры.

Цифровой индикатор - индикатор, предназначенный для отображения информации в виде цифр. Буквенно-цифровой индикатор - индикатор, предназначенный для отображения информации в виде букв, математических знаков, знаков препинания. Шкальный индикатор - индикатор, предназначенный для отображения информации в виде уровней или значений величин. Мнемонический индикатор - индикатор, предназначенный для отображения информации в виде мнемосхемы или части мнемосхемы.

Справочник По Светодиодным Сегментным Индикаторама

Одноразрядный индикатор - индикатор, имеющий одно знакоместо. Одноразрядные индикаторы могут быть цифровыми и буквенно-цифровыми. Многоразрядный индикатор - индикатор, имеющий несколько фиксированных знакомест. Многоразрядные индикаторы могут быть цифровыми и буквенно-цифровыми. Знакосинтезирующий модуль - индикатор, конструктивное исполнение которого обеспечивает возможность создания составных индикаторов без потери информации в местах стыковки. В зависимости от видов знакосинтезирующих индикаторов различают шкальный, матричный, мнемонический модули и модуль экрана. Составной индикатор - индикатор, конструктивно выполненный как единое целое из отдельных модулей.

Справочник По Светодиодным Сегментным Индикаторами

В зависимости от видов знакосинтезирующих индикаторов различают составные шкальный, матричный и мнемонический индикаторы, составной экран. Знакосинтезирующий индикатор со встроенным управлением - индикатор, конструктивно выполненный совместно с частью элементов системы управления. ' В справочнике 3 авторы дополнительно классифицируют индикаторы по 'помехоустойчивости', 'привычности начертания знаков', 'конструкции корпуса', 'материала корпуса', 'значению питающего напряжения. Низковольтные, средневольтные и высоковольтные' и 'по виду питающего тока (напряжения)'. Некоторые авторы в отличие от ГОСТа 2 не относят единичные индикаторы к знакосинтезирующим 5, поскольку в самом термине 'знакосинтезирующий' заключается возможность создания изображения из нескольких элементов, что не соответствует понятию единичного индикатора, хотя и может рассматриваться как предельный случай. Определение индикатора На основании изучения источников, можно сформировать признаки, объединяющие все электронные индикаторы:. Предназначены для визуального информирования.

Имеют законченный конструктив. Имеют электронное управление И сформировать краткое определение электронного индикатора: Электронный индикатор - это управляемый электронный прибор в законченном корпусе, предназначенный для визуального информирования. Встречается определение индикатора в электротехнике, как любого показывающего устройства, позволяющего оценить уровень или наличие сигнала.

Поэтому к электронным индикаторам иногда относят и стрелочные устройства, предназначенные для грубой оценки наличия электрического сигнала. В 8 приводится схожее определение индикатора - ' устройства, предназначенные для преобразования различных данных в видимое изображение и называемые устройствами визуального отображения информации'. В 9 приводится определение дискретный индикатор: ' Под дискретным индикатором понимают прибор, информационное поле которого состоит из отдельных фиксированных в пространстве элементов отображения (ЭО), а изображение создается одним ЭО или их совокупностью. Каждый ЭО представляет собой неделимую конструкцию, управляемую извне.' Классификация практически совпадает с другими источниками.

Классификация электронных индикаторов: Промышленность выпускает множество индикаторов различного типа и разнообразие постоянно увеличивается.
